LC-DEV-232 长度控制器：功能详解与操作指南 | 码表
苏州盖恩茨电子科技有限公司推出的 LC-DEV-232 智能长度控制器，作为一款专为工业自动化设计的精密测控设备，需与 CCS-280A 测长、测速传感装置 配套使用。它广泛应用于纺织、电线电缆、造纸等行业，为生产过程中的长度测量与控制提供了稳定可靠的解决方案。本文将详细解读 LC-DEV-232 的核心功能、技术规格、操作方法及安装接线，助您充分发挥其性能优势。
核心功能概览
LC-DEV-232 不仅仅是一个简单的计数器，它集成了多项实用功能，旨在提高生产效率和自动化水平：
- 精准可逆计长: 无论物料正向输送还是反向回退，控制器都能精确计量，自动增减长度值，消除了换向误差，确保计数的准确性。
- 长效断电记忆: 内置强大的数据保持能力，即使遭遇意外断电，当前计长值、累计产量以及所有设定参数均能安全保存长达 10 年以上。恢复供电后即可无缝衔接，无需担忧数据丢失。
- 智能定长控制与预警:
- 预报警 (JC2): 当计数值达到设定的预警点（定长值 - 预设提前量）时，JC2 继电器触点动作，可用于触发设备减速、信号灯提示等。
- 定长到达 (JC1): 当计数值达到设定的目标定长值时，JC1 继电器触点动作，常用于控制设备自动停车、切断或执行下一工序。
- 灵活单位切换: 支持米 (m) 和 码 (yd) 两种常用计量单位，可通过面板按键一键切换，并实时更新长度和速度显示，适应不同生产标准和地区需求。
- 实时速度监测: 同步显示被测物料的当前线速度（米/分钟 或 码/分钟），便于操作人员监控生产状态。
- 便捷累计查询: 可随时查看当前班次或订单的总生产长度（累计值），方便产量统计。
- 外部清零控制: 预留外部输入端子，可连接脚踏开关或按钮，实现远程一键清零当前计长值，提高操作便捷性。
- 关键参数自定义: 用户可根据实际测量轮周长或脉冲当量，灵活设置周长值，确保测量精度；同时可方便设定定长值以满足不同生产批次的需求。
- 声音提示: 在到达定长值或执行特定操作时，内置蜂鸣器会发出提示音，增强人机交互体验。
主要技术指标
| 参数 | 规格 / 范围 |
|---|---|
| 单次测长范围 | 00000.1 - 99999.9 或 0000.00 - 9999.99 (米/码, 取决于量程设置) |
| 累计长度范围 | 000000 - 999999 (米/码) |
| 速度显示范围 | 000 - 999 (米/分钟 或 码/分钟) |
| 测长误差 | ±1 个脉冲当量 |
| 测速精度 | ±0.5% |
| 断电数据保持时间 | ≥ 10 年 |
| 继电器触点容量 | JC1, JC2: AC 36V / 0.2A (阻性负载) |
| 工作环境温度 | -20℃ ~ +45℃ |
| 工作环境湿度 | ≤ 85% RH (无凝露) |
| 外形尺寸 (W×H×D) | 72 × 72 × 100 mm |
| 电柜安装开孔尺寸 | 66 × 66 mm |
| 通信接口 (标配) | RS-232 (DB9 母头) |
| 无线通信 (可选) | 可定制蓝牙、WiFi (支持 MQTT 协议) |
操作面板与按键功能
LC-DEV-232 采用直观的面板设计，操作简便：
- 【清零】键: 在测量状态下，按下此键，将当前显示的单次测量长度清零，开始新的计数周期。
- 【累计】键: 在测量状态下，按住此键，显示屏将显示六位整数形式的总累计长度。松开后返回测量界面。
- 【清零】+【累计】组合键: 同时按下这两个键，将同时清零单次测量长度和总累计长度。
- 【定长】键: 长按 3 秒进入定长值设定模式。最高位数字闪烁，使用【▲/米】增加数值，【▶/码】右移闪烁位。设定完成后，再次按【定长】键或等待 8 秒无操作即可保存退出。
- 【周长】键: 长按 3 秒进入周长值 (脉冲当量) 设定模式。操作同定长值设定。注意：周长值设置的准确性直接关系到测量精度，请务必根据实际情况正确设定。
- 【▲/米】键:
- 测量状态下：切换到米 (m) 单位显示，“米”指示灯亮。
- 设定状态下：增加当前闪烁位的数值。
- 【▶/码】键:
- 测量状态下：切换到码 (yd) 单位显示，“码”指示灯亮。
- 设定状态下：将闪烁位向右移动。
参数设置实例
1. 周长值 (脉冲当量) 设置
背景: 使用 CCS-280A 传感器，配套测量轮直径为 68mm。 计算: 周长 C = π × D = 3.14159 × 0.068 m ≈ 0.21363 米。 设置步骤:
- 长按【周长】键进入设定模式。
- 使用【▲/米】和【▶/码】键，将显示值设定为
0.21363。 - 按【周长】键或等待自动保存退出。
2. 定长值设置
背景: 需要设定每卷产品的目标长度为 500.0 米 (假设量程为 99999.9)。 设置步骤:
- 长按【定长】键进入设定模式。
- 使用【▲/米】和【▶/码】键，将显示值设定为
00500.0。 - 按【定长】键或等待自动保存退出。

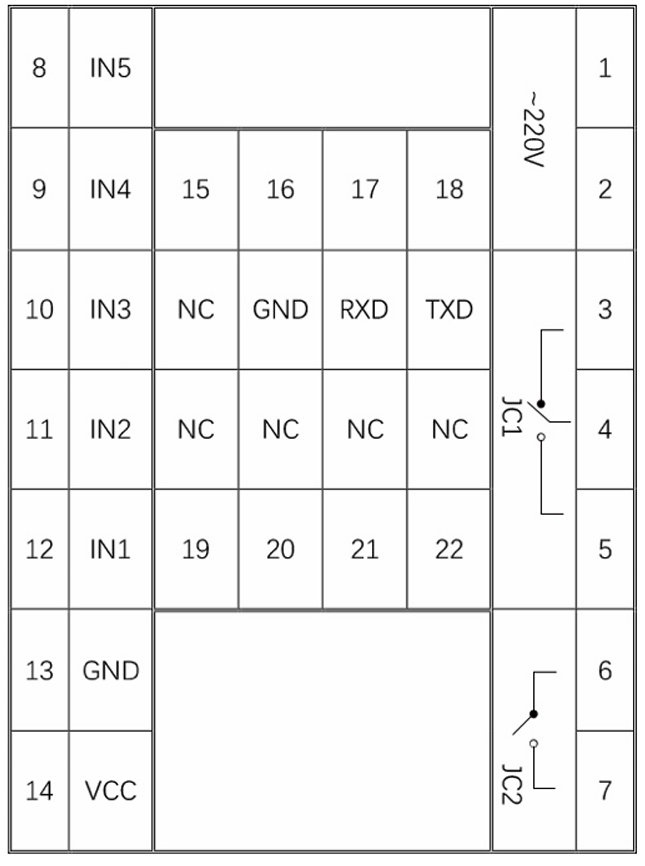

接口、接线与配置
接线端子说明与常用配置
- 电源: 220V AC 电源接入端子 1 和 2。
- 传感器连接 (以 CCS-280A 为例):
- VCC (电源+) -> 端子 14
- GND (电源-) -> 端子 13
- 信号 A -> 端子 12 (IN1)
- 信号 B -> 端子 11 (IN2)
- 外部清零: 按钮两端分别连接端子 10 (IN3) 和 端子 13 (GND)。
- 量程选择:
- 高精度 (0000.00 - 9999.99 m/yd): 端子 9 (IN4) 悬空。
- 标准量程 (00000.0 - 99999.9 m/yd): 端子 9 (IN4) 与 端子 13 (GND) 短接。
- 预报警提前量选择:
- 提前 5 米/码: 端子 8 (IN5) 悬空。
- 提前 20 米/码: 端子 8 (IN5) 与 端子 13 (GND) 短接。
- 继电器输出:
- 定长输出 (JC1): 端子 3 (常闭 NC), 4 (公共 COM), 5 (常开 NO)。
- 预报警输出 (JC2): 端子 6, 7 (常开 NO)。
RS-232 通信
LC-DEV-232 标配 RS-232 串口 (DB9 母头)，用于与上位机或 PLC 通信：
- 仪表端子 18 (TXD) <-> DB9 Pin 2 (RXD)
- 仪表端子 17 (RXD) <-> DB9 Pin 3 (TXD)
- 仪表端子 16 (GND) <-> DB9 Pin 5 (GND)
- 详细串口协议文件下载， 或联系技术支持 0512-88819007。
精度校准：周长修正方法
若实际测量长度 (S) 与仪表显示长度 (L) 存在稳定偏差，可通过调整周长值进行校准：
- 记录当前仪表设定的周长值 C1。
- 进行一次精确的长距离测量，得到实际长度 S 和仪表读数 L。
- 计算新的周长值：C2 = C1 × S / L
- 将计算出的新周长值 C2 重新设定到仪表中。 示例: 原周长 C1=0.20420，实测 S=100.00m，仪表显示 L=98.45m。则新周长 C2 = 0.20420 × 100.00 / 98.45 ≈ 0.20741。将周长值设为 0.20741 即可提高测量精度。
LC-DEV-232 长度控制器凭借其全面的功能、可靠的性能和便捷的操作，是您实现生产过程精确长度测控的理想伙伴。结合可选的智能互联功能（蓝牙/WiFi/MQTT），更能助力您的设备无缝融入工业物联网，实现数据化、智能化管理。如需更详细信息或技术支持，请随时联系苏州盖恩茨电子科技有限公司。
